מדריך מלא לרכיבי מבנה פלדה: חברים משניים ופרטי חיבור

הגיליון הקודם המחיש את הפרטים וציורי הפריסה של איברים נושאי עומס ראשיים ואיברי חיזוק ויציבות ביןמבני פלדהרכיבים. מפגש זה ממשיך עם הצגת רכיבים משניים ומצורפים וכן חיבורים ואביזרים מבניים. להלן התיאורים של עמדות פריסה אופייניות ורשימות מלאות של כל רכיב בבנייני פלדה.

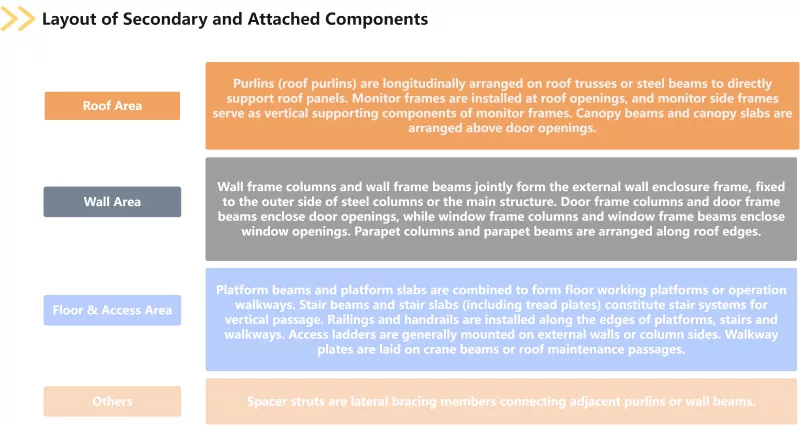

רכיבים משניים ומצורפים כוללים פורלינים, עמודי מסגרת קיר, קורות מסגרת קיר, מסגרות צג, מסגרות צד של צג, קורות מדרגות, לוחות מדרגות, קורות פלטפורמה, לוחות פלטפורמה, מעקות, מעקות, סולמות גישה, לוחות מעבר ותמוכות מרווחים, עמודי מסגרת דלת, קורות מסגרת דלת, עמודי קורות מסגרת חלון, עמודי קורות מסגרת חלונות, עמודי מסגרת חלון, עמודי מסגרת, עמודים עמודים וקורות מעקה. פורלינים מחולקים לפורלי גג ולפורליני קיר, בעוד לוחות מדרגות מכסים את לוחות הדריכה. ביצוע פונקציות בנייה כגון מתחם, מעבר, תאורת יום ואוורור, רכיבים משניים ומצורפים מעבירים עומסי רוח, עומסי שלג ועומסים אחרים למבנה הראשי. הם חלקים הכרחיים המבטיחים את השלמות ואת פונקציות השירות של מבני פלדה.

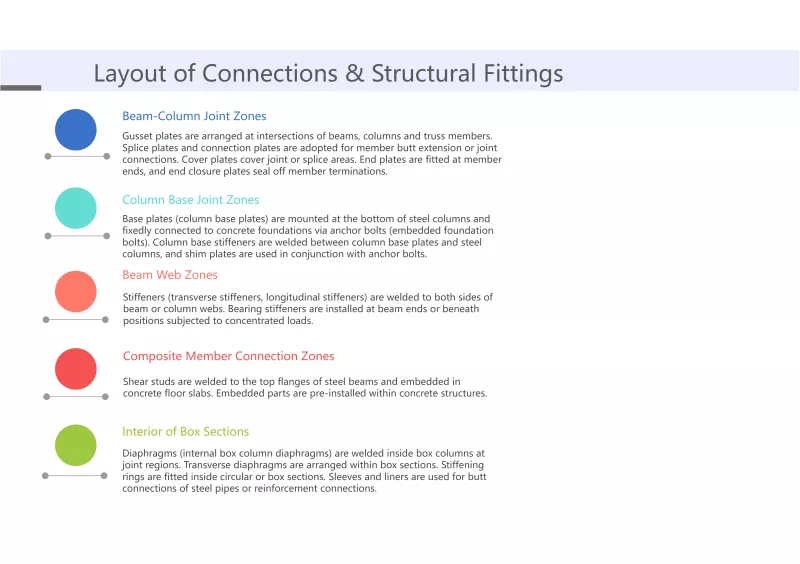

חיבורים ואביזרים מבניים מורכבים מלוחות שקעים, קשיחים, מגבשי מיסבים, לוחות שיבולים, לוחות חיבור, לוחות חיבור, לוחות כיסוי, לוחות סגירת קצוות, לוחות קצה, לוחות בסיס, מקשי בסיס עמודים, ברגי עיגון עמודים, ברגים בעלי חוזק גבוה, ברגים רגילים, ברגים רגילים, ברגים שוליים, ברגים טבעות קשיחות, דיאפרגמות ודיאפרגמות רוחביות. קשיחים מחולקים לקשיחים רוחביים ומקשיחים אורכיים; לוחות בסיס כוללים לוחות בסיס עמודים; ברגי עוגן עמודים ידועים גם בתור ברגי יסוד מוטבעים; חתיכים לגזירה נקראים גם מחברי חתיכים; דיאפרגמות מכסות דיאפרגמות פנימיות לעמודי קופסה. כקטגוריה חיונית שלמבנה פלדהרכיבים, חיבורים ואביזרים מבניים קובעים באופן ישיר האם כל האיברים נושאי העומס יכולים לעבוד בתיאום ביעילות והאם נתיב העברת העומס הוא רציף ואמין.

עד כה, ארבע הקטגוריות העיקריות של רכיבי מבנה פלדה מסווגים לפי הרכב מבני כולן מוינו. כל הרכיבים לעיל מצוירים על שרטוטי בנייה של מבני פלדה, הכלולים בניתוח הכוח בדוחות חישוב מבנים, ונשמרים לצמיתות במבנים שהושלמו. שילוב הרכיבים משתנה עם סוגי פרויקטים שונים. הבנה נכונה של הלוגיקה הפונקציונלית של המיקום והפריסה של כל סוג של רכיב היא תנאי הכרחי ליצירת חשבונות כמויות מדויקים וקביעת מחירי יחידה מקיפים, כמו גם הבסיס להבטחה שניתן להפוך את כוונת התכנון של מבני פלדה למבנים פיזיים בטוחים ואמינים.
