תקני תהליך בנייה למבני פלדה (מסגרות פלדה)

1. בדיקת הרמת מסגרת פלדה (חישוב הרמה)

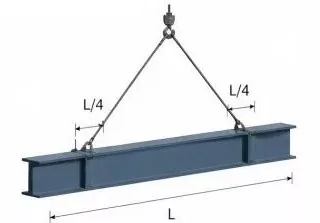

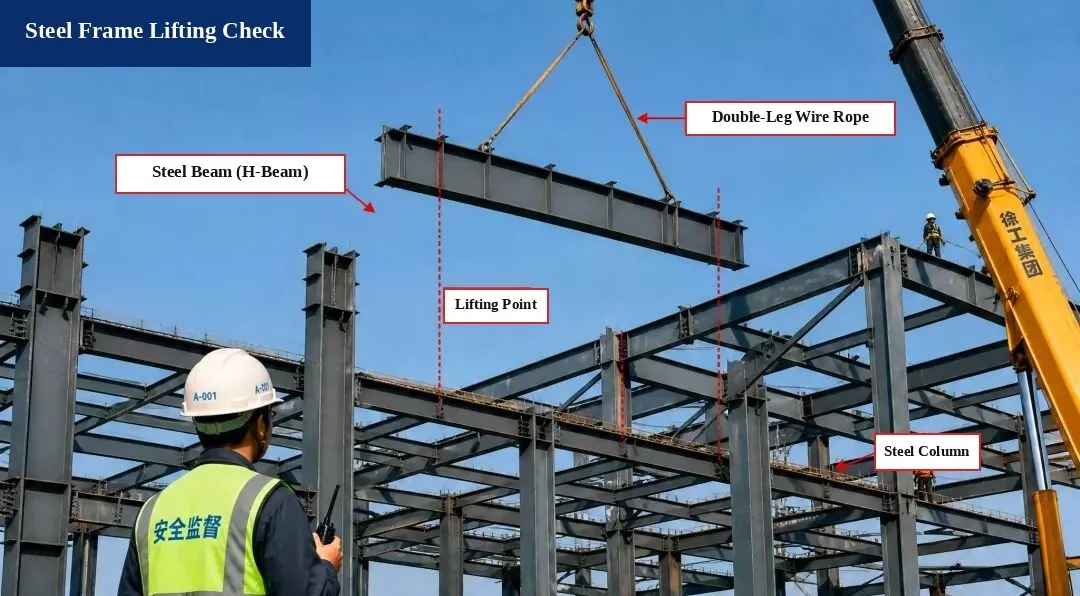

I. דיאגרמת הרמה

חָבֵר:קורת פלדה H500×200×10×16, אורך L = 12.0 מ'

נקודות הרמה:הגדר על L/4 מכל קצה של הקורה

זווית המתלה:α ≈ 60°

II. חישוב עומס

1. משקל עצמי של קורה:
G = ρ × V = 78.5 kN/m³ × 0.212 m³/m × 12.0 m = 199.9 kN

2. גורם עומס דינמי:קח 1.1

3. משקל המתלים:התעלמו (זניח)

4. עומס הרמה כולל:
P = G × 1.1 = 219.9 קילוואן

5. מתח המתלה (עומס מאוזן):
T = P / (2 × cos α) = 219.9 / (2 × cos 60°) = 219.9 kN

III. בדיקת בטיחות מתלים

1. סוג המתלה:φ20 חבל פלדה, עומס שבירה Fb = 360 kN

2. גורם בטיחות (n):
n = Fb / T = 360 / 219.9 = 1.64 > 1.25

עומד בדרישות התקן!

מסקנת בדיקה:
פעולת ההרמה בטוחה ועומדת בדרישות הקוד.

תקני התייחסות

• קוד לבניית מבני פלדה (GB 50755-2012)

• קוד טכני לבטיחות הרמה והרמה בבנייה (JGJ 276-2012)

הערות בטיחות:

1. בדוק את קורת הפלדה, חבלי התיל וכלי ההרמה לפני ההרמה כדי לוודא שהם בטוחים ואמינים.

2. הקצה אדם מסור שיכוון את תהליך ההרמה. אף אחד לא יכול לעמוד מתחת לקורה המורמת.

3. הפסק מיד את עבודת ההרמה כאשר מהירות הרוח מגיעה לרמה 6 ומעלה.

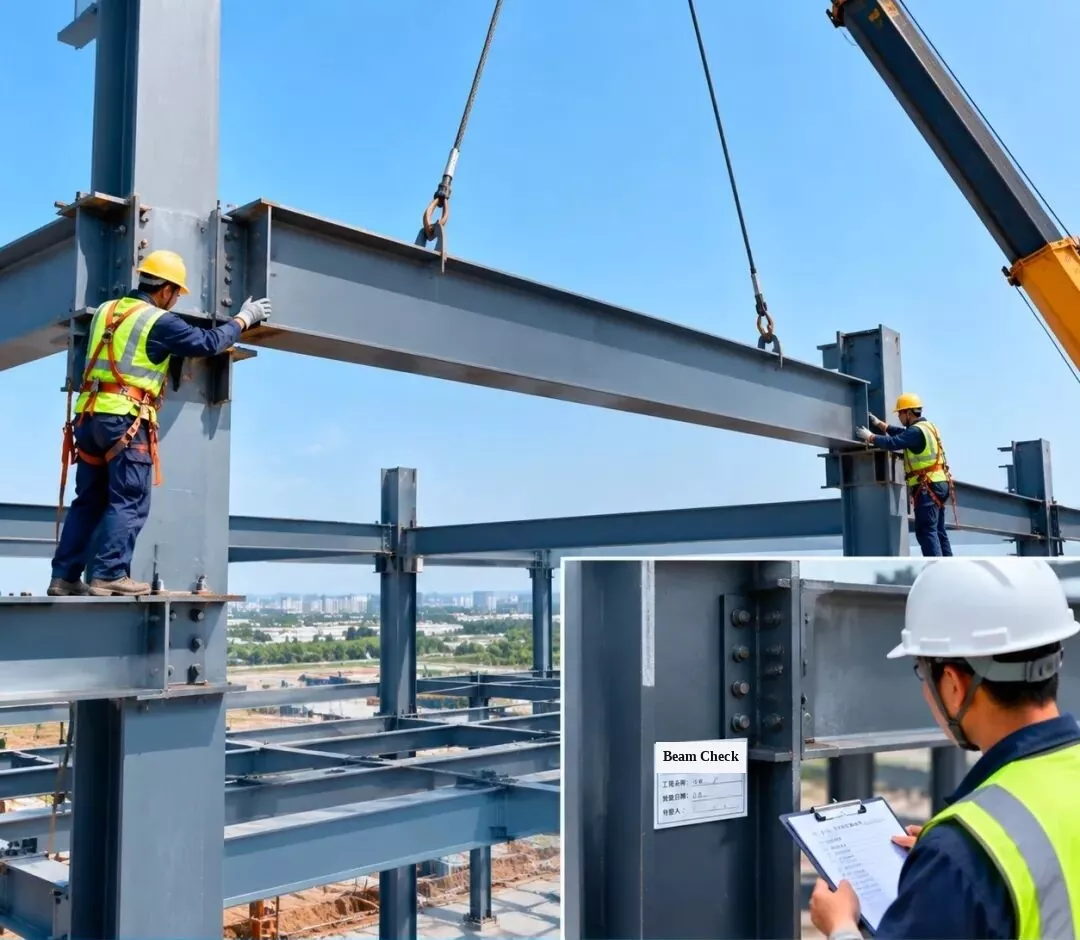

2. התקנה ובדיקה של מסגרת פלדה - התקנת קורות פלדה

הרם את קורת הפלדה למקומה המתוכנן, ולאחר מכן בדוק ואשר את חיבורי החיבור כדי לוודא שאיכות ההתקנה עומדת בדרישות התכנון.

[הכנס תג בעמודה: בדיקת התקנת קורות פלדה | שם הפרויקט: סדנה מס' 1 | תאריך בדיקה | מְפַקֵחַ]

3. התקנה ובדיקה של מסגרת פלדה - התקנת מסבך גג פלדה

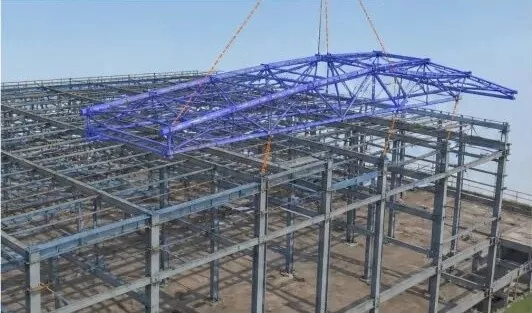

1. הדמיית BIM תלת מימדית:הדמיית התקנת מגן גג פלדה כדי לשפר את תוכנית ההרמה וסדר ההתקנה.

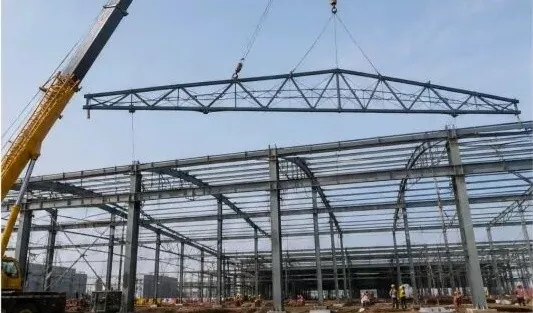

2. הרמת מסבך גג:השתמש במנוף משאית כדי להרים את המסבך ולהציב אותו לאט למקומו תוך שמירה על איזון.

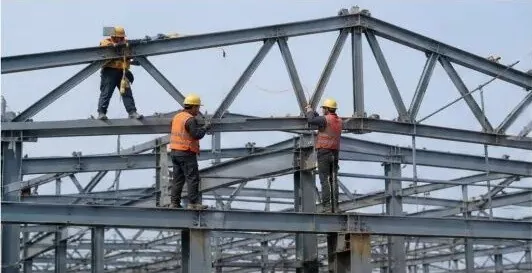

3. מיקום ותיקון זמני:לאחר שמסב הגג נמצא במקומו, אבטח אותו באופן זמני והתאם את מיקומו וגובהו (הגובה).

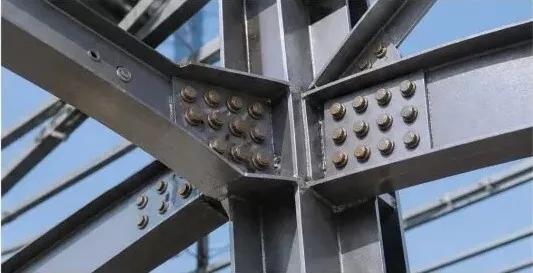

4. חיבור בריח חזק:הדק את הברגים בעלי החוזק הגבוה בהתאם לכללי התכנון כדי להבטיח חיבור חזק.

5. בדיקת התקנה:בדוק את גובה המסבך, הטווח, הכיפוף (הסטה) והיישור האנכי כדי לוודא שהם עומדים בקוד.

6. תיעוד בדיקה:לאחר העברת הבדיקה, מלאו את טופס הרישום ועברו לשלב הבנייה הבא.

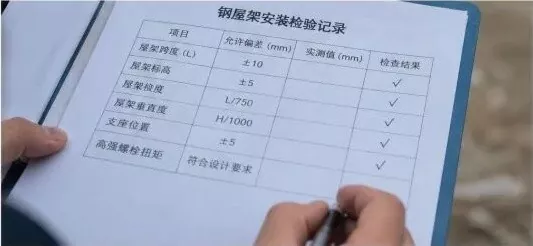

תיעוד בדיקת התקנת מסבך פלדה

פריט בדיקה	שגיאה מותרת (מ"מ)	ערך נמדד (מ"מ)	בדוק תוצאה
מוטת מסבך (L)	±10	—	√ (עבר)
גובה מסבך (גובה)	±5	—	√ (עבר)
כיפוף מסבך (סטייה)	L / 750	—	√ (עבר)
יישור אנכי של מסבך	H / 1000	—	√ (עבר)
עמדת תמיכה	±5	—	√ (עבר)
מומנט בורג בעל חוזק גבוה	עומד בדרישות העיצוב	—	√ (עבר)

נקודות בקרה מרכזיות:

בדוק את כל חלקי הפלדה הנכנסים באתר כדי לוודא את סוגם, גודלם ואיכות הריתוך שלהם;
השתמש בתוכנית הרמה בטוחה ופרקטית כדי להבטיח בטיחות הרמה;
התאם ותקן את המסבך מיד לאחר שהוא מוצב במקומו;
הדק את כל הברגים בעלי החוזק הגבוה כראוי ובדוק את המומנט שלהם לפי הקוד;
בצע בדיקה מלאה כדי לוודא שהמבנה המותקן עומד בכל דרישות התכנון והקוד.

4. התקנה ובדיקה של מסגרת פלדה - התקנת קורות פלדה משופעות

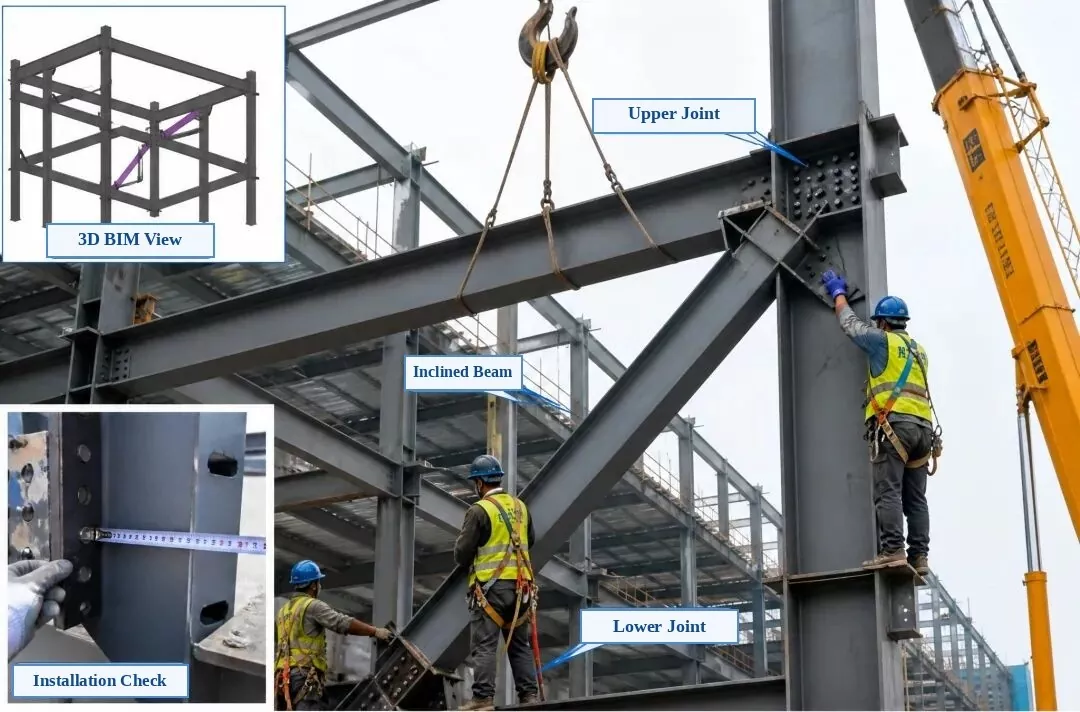

תוויות תמונה שחולצו:הוספה משמאל למעלה: תצוגת BIM תלת מימדית | הכנס משמאל למטה: בדיקת התקנה | תמונה ראשית: מפרק חיבור עליון, קורת פלדה משופעת (סד אלכסוני), מפרק חיבור תחתון

התקנה ובדיקה של מסגרת פלדה - התקנת קורות פלדה משופעות

1. בדיקה לפני התקנה:בדוק את מספר החלק, הגודל, מיקומי חור הברגים וכיוון לוחית החיבור. ודא שמשטחי המגע שטוחים, נקיים וללא כתמים או שמן.

2. הרמה ומיקום:השתמש בשתי נקודות הרמה כדי להרים את הקורה הנוטה לאט למקומה. תקן את זה באופן זמני וודא שגם המפרקים העליונים וגם התחתונים מסתדרים בצורה מדויקת עם עמוד הפלדה והקורה.

3. יישור והתאמה:התאם את מיקום קו האמצע, הגובה והיישור האנכי של הקורה המשופעת כדי לעמוד בדרישות התכנון. השלם את החיבור הקבוע לאחר היישור.

4. שיטת חיבור:חבר עם ברגים בעלי חוזק גבוה. הדק אותם באופן שווה מהמרכז כלפי חוץ לשני הצדדים כנדרש על פי התכנון, וסמן כל בורג לאחר שהידוק סופי עובר בדיקה.

5. בדיקת התקנה:בדוק את מיקום קו האמצע, הגובה, היישור האנכי, הידוק מגע הלוח ואיכות הידוק הברגים. הכל חייב לעמוד בקוד לקבלת איכות הבנייה של מבני פלדה (GB 50205).

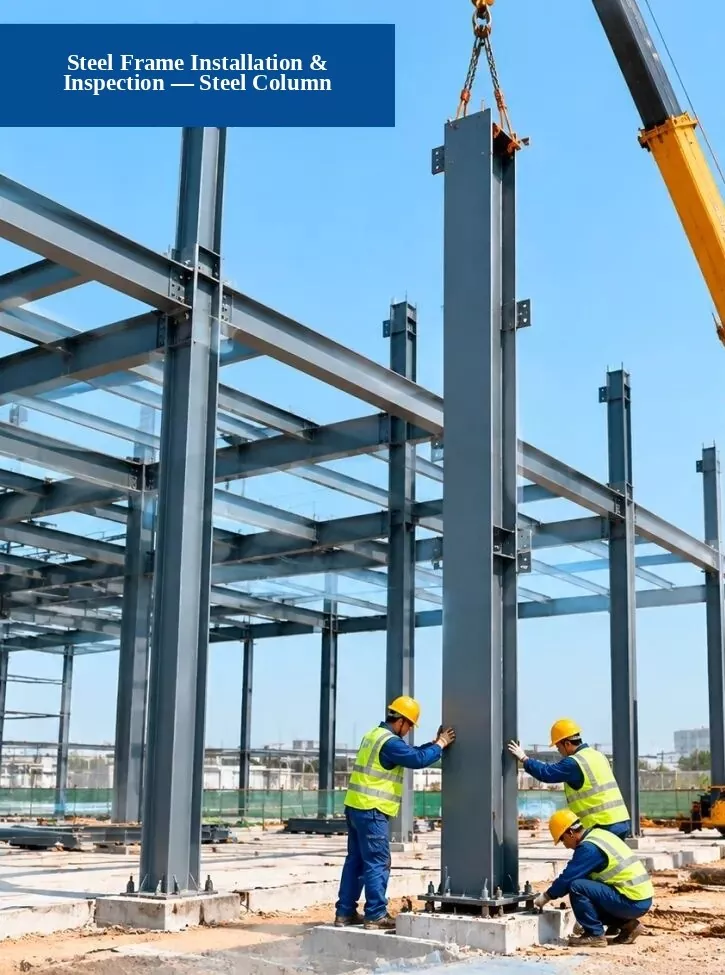

5. התקנה ובדיקה של מסגרת פלדה - התקנת עמודי פלדה

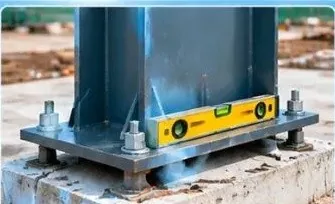

1. בדיקת יסוד:בדוק אם מיקומי בריח העוגן, גובה הבסיס וממדי היסוד עומדים בדרישות התכנון.

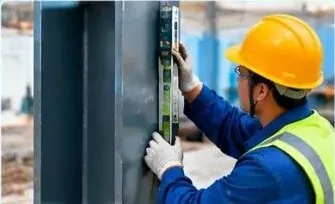

2. בדיקת יישור אנכי:השתמש בתחנת טוטאלית, אנך לייזר או מפלס ישר כדי לבדוק עד כמה ישר (אנכי) עומד עמוד הפלדה.

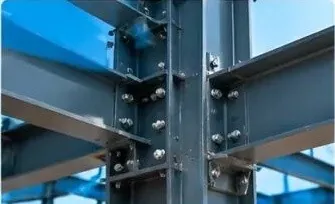

3. בדיקת איכות החיבור:בדוק אם הברגים, הריתוכים ולוחיות החיבור בעלי חוזק גבוה עומדים בדרישות הסטנדרטיות.

תהליך בנייה:1. עבודת הכנה ← 2. הרם והנח עמוד פלדה ← 3. התקנה ואבטחה ← 4. בדיקה וקבלה

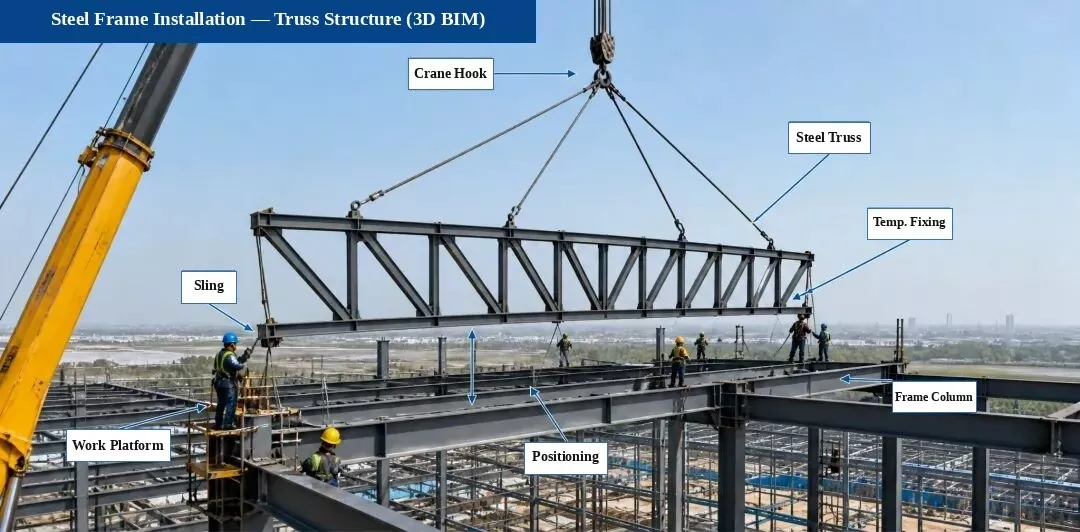

6. התקנת מסגרת פלדה - התקנת מבנה מסבך (תרשים BIM 3D)

זרימת תהליך ההתקנה:סקר וסימון ← בדיקת תמיכה ← הרמה ומיקום ← תיקון זמני ← יישור והתאמה ← חיבור ברגים עם חוזק גבוה ← ריתוך (אם נדרש)

נקודות התקנה מרכזיות:

לפני ההרמה, בדוק שוב את קו מרכז התמיכה, הגובה ומצבי החלק המוטבע;
חבר חבלים מובילי רוח (תג) במהלך ההרמה כדי לשמור על יציבות המסבך;
התאם ואבטח את המסבך באופן זמני מיד לאחר המיקום כדי למנוע כיפוף או עיוות;
חיבורי ברגים בעלי חוזק גבוה חייבים לעמוד בכללי התכנון והקוד ולהידוק למומנט הנדרש;
איכות הריתוך חייבת לעמוד בכללים בקוד לקבלת איכות הבנייה של מבני פלדה (GB 50205).

נקודות בדיקה מרכזיות (תמונות אתר):

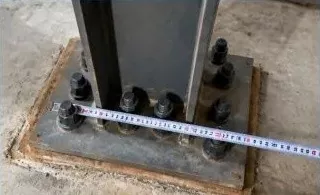

1. תמיכה ובדיקה משותפת

בדוק את המיקומים והגבהים של ברגי תמיכה, לוחות shim וחלקים משובצים כדי לוודא שהם עומדים בדרישות התכנון.

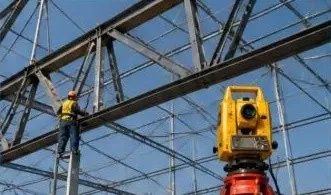

2. בדיקת יישור מסבך

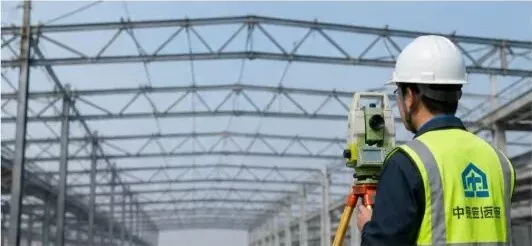

השתמש בתחנה כוללת כדי למדוד את קו האמצע, הגובה והכיפוף של המסבך, ולבצע התאמות יישור.

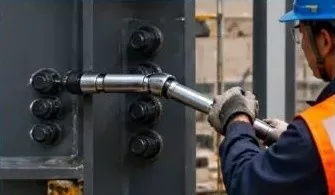

3. בדיקת ברגי חוזק גבוה

בדוק את המספר, הגודל והמומנט של הברגים בעלי החוזק הגבוה, ובדוק אותם מחדש כנדרש בקוד.

פֶּתֶק:מבנה המסבך בפרויקט זה מורכב מראש במפעל ומורם בחתכים באתר על מנת להבטיח התקנה מדויקת, איכות ובטיחות.

7. התקנה ובדיקה של מסגרת פלדה ויריעות גג מתכתיות

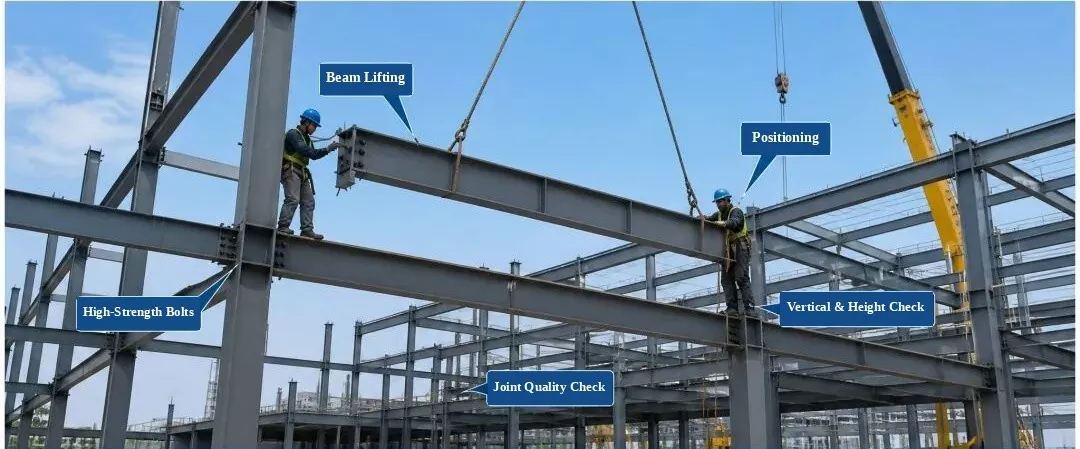

התקנה ובדיקה של מסגרת פלדה

(תוויות: הרמת קורות, מיקום, ברגים בעלי חוזק גבוה, בדיקת אנכית וגובה, בדיקת איכות מפרקים)

1. בדיקת חלק נכנס:בדוק את איכות החומר, גודל, מצב פני השטח וישרות. התקן רק לאחר שעבר בדיקה.

2. בקרת תהליכים:בקרת מיקום החלק, הגובה, היישור האנכי והידוק הברגים במהלך ההתקנה.

3. פריטי בדיקה:מיקום קו מרכז, גובה, יישור אנכי, שטוחות פני השטח ואיכות חיבור הברגים.

4. תקן איכות:חייב לעמוד בקוד לקבלת איכות הבנייה של מבני פלדה (GB 50205-2020).

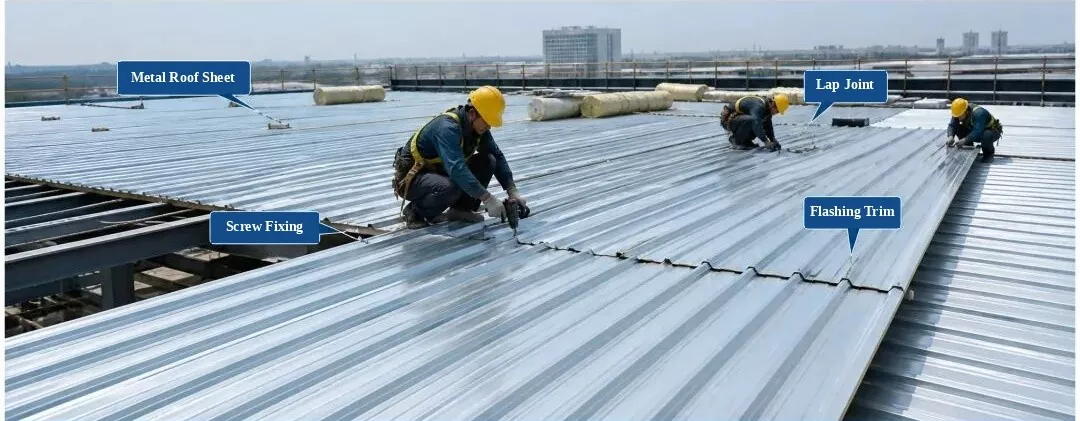

התקנה ובדיקה של יריעות גג מתכת עם פרופיל

(תוויות: יריעת גג מתכת, מפרק חיק, תיקון בורג עם הקשה עצמית, קישוט מהבהב)

1. בדיקת חומר:בדוק את פרופיל הלוח, עובי, ציפוי וצבע. השתמש רק לאחר מעבר בדיקה.

2. כללי התקנה:חופפים את הפאנלים בצורה נכונה ותקן אותם בחוזקה. שמור על מרווח הברגים בגבולות הסטנדרטיים, ללא ברגים חסרים או שגויים.

3. פריטי בדיקה:שטוחות הגג, רוחב חפיפה, מרווח נקודות הידוק ופרטי איטום.

4. תקן איכות:חייב לעמוד בקוד הטכני להנדסת גגות מתכת (GB 50345-2012).

8. התקנה ובדיקה של מסגרת פלדה - התקנת מדרגות ומעקה מפלדה

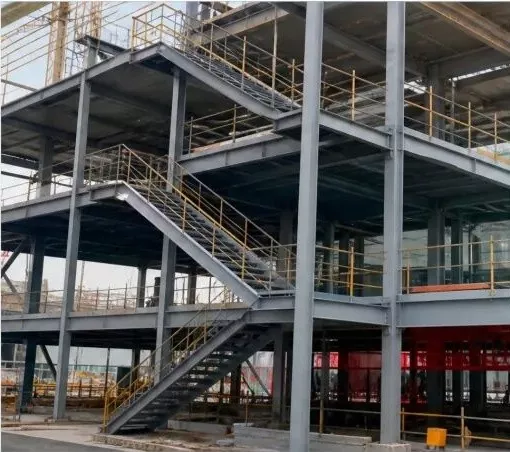

1. מדרגות ומעקות פלדה השלימו (תמונת אתר)

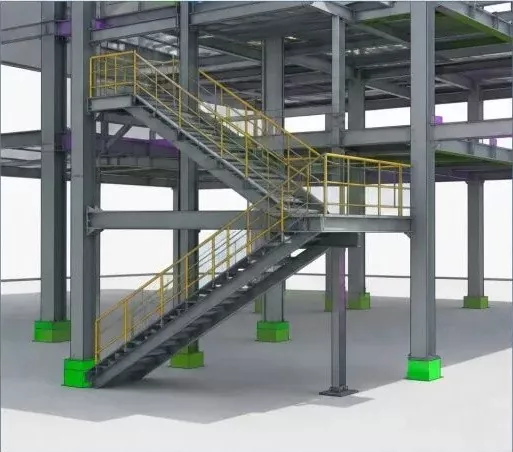

2. דגם BIM תלת מימד (מדרגות ומעקות פלדה)

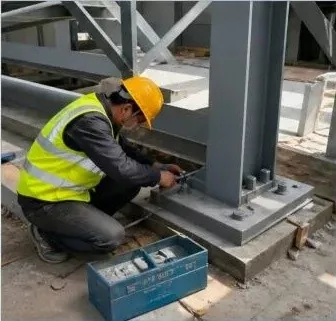

3. התקנת מדרגות פלדה (עבודה באתר)

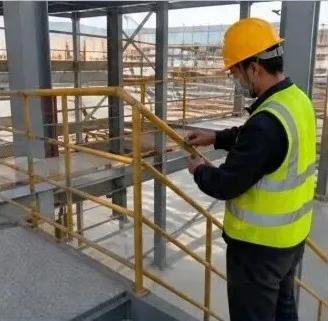

4. התקנת מעקה (עבודה באתר)

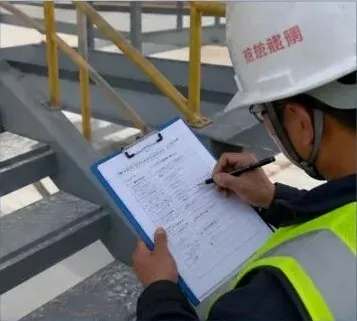

5. בדיקת איכות ההתקנה (בדיקת אתר)

הוראות:

לפני התקנת מדרגות ומעקות פלדה, בדוק שוב את מידות הרכיבים, הגבהים וקווי הפריסה המרכזיים;
בעת שימוש בחיבורים מוברגים, בדוק את גודל הבורג, הכמות והמומנט כדי להבטיח חיבור יציב;
המעקות המותקנים חייבים להיות יציבים וישרים, עם ריתוכים מלאים וחלקים העומדים בדרישות התכנון והקוד;
בצעו בדיקת איכות לאחר ההתקנה ומלאו את רישום הבדיקה להבטחת איכות הפרויקט.

מבנה פלדהesנמצאים בשימוש נרחב בשוק הבנייה של היום לבניית מסגרות בניין, והם יהפכו לבחירה העיקרית עבור מבני בנייה ראשוניים בעתיד. למבני פלדה יש קטגוריות משנה רבות, סוגי מבנה וסוגי רכיבים. בהתבסס על המערכת המבנית, הם מחולקים לארבעה סוגים עיקריים: מסגרות פורטל, רשתות חלל, מסבכים ומבני מסגרות.
