מכלול מבנה פלדה באתר + זרימת עבודה אינטגרלית של הרמה + שיקולים מרכזיים

מָבוֹא:בבניית מבנה פלדה, "הרכבת קרקע + הנפה אינטגרלית של מנוף כבד" (הרכבת המבנה במלואו על הקרקע והרמתו למקומו כיחידה אחת באמצעות מנופים כבדים) היא אחת משיטות הבנייה החסכוניות, הבטוחות והמבוקרות ביותר הקיימות כיום.

בהשוואה ל"הרכבה רופפת בגובה רב" (הרכבת רכיבים חלק אחר חלק גבוה באוויר), שיטה זו מפחיתה משמעותית עבודה מסוכנת בגובה, מורידה את שיעורי פגמי הריתוך ושולטת ביעילות על עיוות מבני. עם זאת, היא דורשת הכנה קפדנית לאתר הקרקע, הגדרת ג'יג של הרכבה ברמת דיוק גבוהה, חישובי הנדסת הרמה קפדניים ואיתות ופיקוד ללא רבב באתר.

להלן מדריך טכני מקיף וסטנדרטי עבורמבנה פלדה באתרהרכבה והרמה אינטגרלית - מובנית עם זרימות עבודה ברורות ודרישות טכניות מעשיות ופשוטות להתייחסות קלה.

I. סקירת ליבה של שיטת הבנייה

לוגיקה של זרימת עבודה בבנייה: ייצור טרומי במפעל של רכיבי פלדה בחתכים ← הרכבה קרקעית באתר על ג'יגים ← תיקון ריתוך, בדיקת ריתוך (NDT) וליטוש צבע ← הנפה אינטגרלית מקשה אחת למצב ← תיקון ויישור מבני.

יתרונות מרכזיים

•  עבודה קרקעית לאורך כל הדרך: פעולות ראשוניות מבוצעות על הקרקע, ומפחיתות באופן דרסטי את סיכוני הנפילה וסכנות בגובה רב.

•  איכות ניתנת לשליטה: ההרכבה, הריתוך והיישור מתרחשים בסביבת קרקע יציבה ונגישה, מה שמבטיח דיוק ואיכות בנייה מעולים.

•  יעילות בנייה גבוהה: ריתוך והברגה בגובה רב ממוזערים, מה שמאיץ משמעותית את התקדמות הבנייה.

מגבלות

•  דרוש שטח הרכבה גדול: דורש שטח קרקע מרווח, ישר ודחוס היטב להרכבה באתר.

• ציוד כבד ובדיקות קפדניות: דורש מנופי הרמה בנפח גבוה וחישובים הנדסיים קפדניים לתנאי הרמה וכושר נשיאת עומס בקרקע.

תרחישים ישימים

בניית מבנה פלדה באתר פתוח, כגון מסבכי פלדה בעלי תוחלת גדולה, מודולי פלדה לגג, מסגרות פלדה מרובות, ומכלולי קורות עגורנים כבדים.

II. זרימת עבודה סטנדרטית של בנייה מלאה

זרימת תהליך סטנדרטי: הכנת בנייה ← פילוס ודחיסה של אתר ← התקנה וקבלה של גלגלי הרכבה ← קליטה ובדיקה חוזרת של רכיבים ← הרכבה קרקעית ← עבודות ריתוך ← בדיקת ריתוך (NDT) וליטוש צבע נגד קורוזיה ← הרמה של לוג והרכבה ← בדיקת אינטגרציה של הרמה והרכבה ← בדיקת הרמה פורמלית כוונון עדין ותיקון זמני ← בדיקה מחדש של צירי רשת והגבהה ← חיבור והידוק קבוע ← הסרת חבלול ← קבלת פרויקט ← פירוק ג'יג הרכבה

1. הכנת בנייה בשלב מוקדם (השלב ​​הקריטי ביותר)

אם ההכנה המוקדמת אינה מספקת, בעיות כגון עיוות מבני, התהפכות או שגיאות מימד עלולות להתרחש בקלות במהלך ההרכבה וההרמה. התמקד אך ורק ב-4 משימות הליבה הללו:

•  תכננו תחילה: הכן תוכנית הרמה ייעודית. עבור פעולות בסיכון גבוה, סופר קריטיות, בדיקת מומחה ואישור רשמי הם חובה. השלם חישובים הנדסיים מפורטים עבור תנאי הפעלת המנוף, מתח איברים, יכולת נשיאת קרקע ועומסי נקודות הרמה.

• אימות חומר ומסמכים: בדוק את אישורי התאימות של המפעל, דוחות בדיקת מפעל (MTR), רשומות בדיקות לא הרסניות של המפעל (NDT) ודפי אימות ממדים. מנע בקפדנות מכל רכיב שאינו תואם להיכנס לאתר העבודה.

•  תכנון פריסת האתר: הגדר בבירור אזורים נפרדים לאחסון רכיבים, עבודות הרכבה על הקרקע ומיקום נסיעות מנוף/מצעים. עבור יסודות אדמה רכים, חפרו והחליפו במילוי מוצק, דחסו, וסללו/הקשו את הקרקע מראש.

•  תדרוך בטיחות לעובדים: רתכים, מפעילי עגורנים, איתותים וחובשים חייבים להחזיק בתעודות הסמכה תקפות. ערכו תדריכים בטיחותיים וטכניים יסודיים לכל העובדים, תוך הבהרת אחריות אישית ואיסורי בטיחות.

2. התקנה וקבלה של ג'יג הרכבה

ג'יג ההרכבה (מסגרת תמיכת קרקע) חיוני לדיוק ההרכבה. הרכבה מזדמנת או תת תקינה, מסגרות מאולתרות אסורות בהחלט!

•  השתמש בפלדה מבנית סטנדרטית: צור מנגנונים באמצעות חלקי פלדה בסטנדרטים לאומיים כדי להבטיח קשיחות ויציבות נאותים, מניעת התיישבות הקרקע, סטייה מבנית או רעידות לאחר טעינה.

• הגדרה ומיקום מדויקים: פרוס במדויק קווים מנחים; שליטה קפדנית בצירי הרשת, הגובה והרמה. עבור רכיבים בעלי תוחלת גדולה, בנה קדם-קאמבר (עקומה מכוונת כלפי מעלה) בהתאם למפרטי התכנון כדי לנטרל צניחה עתידית תחת עומסי שירות.

•  בדיקה וחתימה ייעודיים: יש לערוך בדיקה מיוחדת עם השלמת הגדרת הג'יג. הקלט וארכיון כל מדידות הממד, הגובה והשטוח. ניתן להשתמש בג'יג רק לאחר חתימה רשמית

3. אספקת רכיבים והרכבת קרקע

הרכבת הקרקע היא תהליך המפתח לשליטה באיכות המבנית הכוללת. שליטה מדויקת חיונית:

•  בדיקת רכיבים נכנסים: בדוק כל רכיב עם ההגעה למראה, עיוות משלוח, ציפוי מגן ויישור חור בריח. ישר ותקן כל עיוותים קלים לפני ההרכבה.

• מיקום וכוונון של ג'יג: לאחר הנחת רכיבים על הג'יג, השתמש בשקעים הידראוליים וכבלי חיבור כדי לכוונן ולשלוט בקפדנות במרווח, בקווי הציר, בגובה, במרווח השורש (מרווח התאמת המפרק) ויישור אנכי.

• ריתוך ריתוך על ידי רתכים מוסמכים: רתכים מוסמכים חייבים לבצע ריתוך הדבקה (ריתוך אחיזה זמני). אורך ריתוך ההדבקה וגודל רגלי הפילה חייבים לעמוד בתקנים טכניים, ולמנוע נקבוביות, סדקים ופגמי ריתוך אחרים.

• ריתוך סימטרי והפגת מתחים: ריתוך פורמלי חייב לפעול לפי העקרונות של "ריתוך סימטרי" ו"ריתוך אחורי" (ריתוך במקטעים קצרים מתחלפים) כדי לשחרר מתח תרמי באופן שווה ולמזער את העיוות. עבור לוחות פלדה עבים, יש להקפיד על בקרות חימום מראש ומעבר בין טמפרטורה.

•  אימות לאחר ההרכבה: לאחר השלמת ההרכבה, מדדו מחדש ביסודיות את הממדים הכלליים, ערכי הקאמבר והישור הרוחבי כדי להבטיח התאמה מלאה לקודים הנדסיים ושרטוטי עיצוב.

4. בדיקת ריתוך ותיקון צבע נגד קורוזיה

•  בדיקות לא הרסניות (NDT): בצע בדיקות אולטרסאונד (UT) או בדיקות רדיוגרפיות (RT) לפי מפרטי התכנון. כל ריתוך שאינו תואם חייב להיות מחוקר לחלוטין, לרתך מחדש ולבדוק מחדש עד 100% הסמכה.

•  ניקוי וצביעה מחדש של ריתוך: טוחנים חיבורים מרותכים חלקים, הסר חלודה, סיגים ונתזים, ומרחי מיד פריימר וציפוי עליון תואם נגד קורוזיה כדי להבטיח מערכת ציפוי מגן רציפה ושלמה.

•  הגנה על פני השטח: הגן על משטחי מגע בחיכוך ברגים בעלי חוזק גבוה, חורי ברגים ושכבות צבע מוגמרות מפני נתזי ריתוך, זיהום שומן/שמן ושריטות מכניות.

5. נקודות הרמה ובחירת חבלול

כלל בטיחות הרמת ליבה: לעולם אל תשנה נקודות הרמה ללא אישור, לעולם אל תערבב ציוד לא תואם, ולעולם אל תחשוף רכיבים לכוחות לא מתאימים.

•  השתמש בבולמי הרמה מעוצבים: השתמש תמיד באיזי הרמה שתוכננו מראש, מהונדסים במפעל (עיני רפידות). אסור בתכלית האיסור על ריתוך או קידוח חורים באתר ללא אישור לנקודות הרמה מאולתרות. כל ריתוך זיזי ההרמה חייב לעבור בדיקת 100% NDT.

•  חישוב קיבולת חבלול: בחרו חבלי פלדה, שאקלים ומתלי הרמה בהתבסס אך ורק על עומסים מחושבים, תוך שילוב מקדמי בטיחות דינמיים לעומס. העמסת יתר אסורה בהחלט.

•  מגני פינות: התקן מגיני פינות (מרככים/מגני קצוות) בכל הפינות והקצוות החדים של איברי הפלדה כדי למנוע חיתוך או נזק של חבלי תיל.

• חיזוק זמני: הוסף תמוכות/איברים זמניים לחלקים דקים או דקים מבחינה מבנית (כגון מסבכים ארוכים) כדי למנוע פיתול, פיתול או עיוות מקומי במהלך ההנפה.

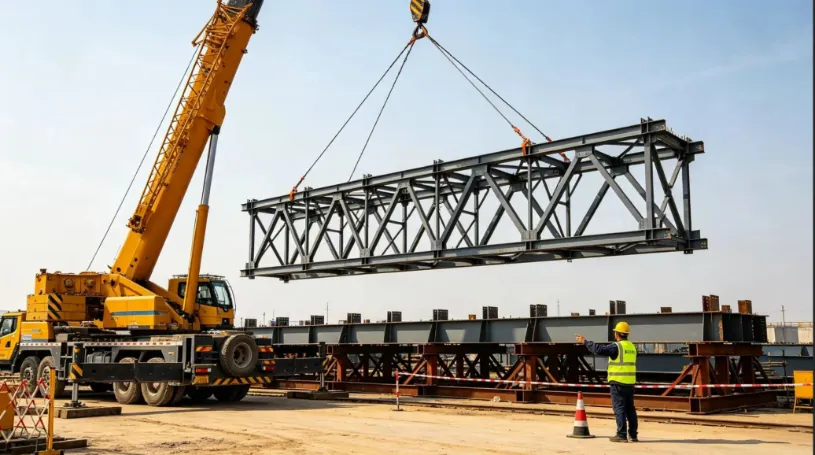

6. מבחן הרמת ניסיון (לעולם אסור לדלג)

מעלית הניסיון היא מחסום ההגנה הסופי מפני תאונות הרמה.

•  הרם ורחף: הרם בצורה חלקה את הרכיב במרחק של 200–300 מ"מ מהג'יג של ההרכבה, והחזק אותו תלוי באוויר למשך 5 עד 10 דקות.

•  בדיקה מקיפה: בדוק ביסודיות: תנאי עומס בנקודות הרמה, עיוות חבלול, סטיה כללית ומקומית של האיברים, יציבות העגורן, התיישבות הקרקע מתחת למשטחים, וכל הפרעה או תקלה בגלגלת.

•  הורדה מיידית עקב חריגה: אם נצפה רעש חריג, עיוות מבני או שיקוע מופרז של הקרקע, הורד את הרכיב בחזרה אל הג'יג מיד. ההרמה הרשמית יכולה להמשיך רק לאחר אישור פעולות מתקנות.

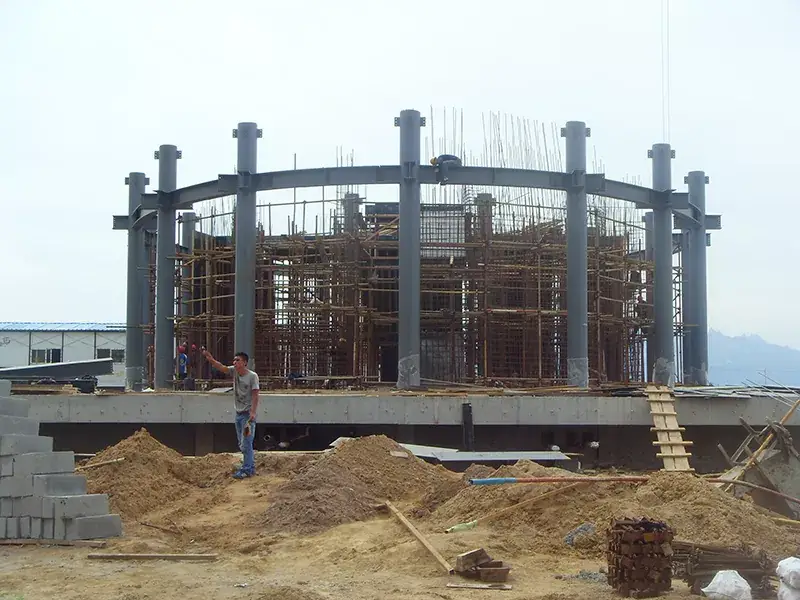

7. הנפה, מיצוב ואבטחה זמנית בהרכבה מלאה

•  איתות מאוחד לאדם יחיד: הפעולות חייבות להיות מכוונות על ידי מפקד איתות ממונה יחיד באמצעות אותות יד ופקודות קוליות סטנדרטיות. איתות של מספר אנשים ופעולות כאוטיות אסורות בתכלית האיסור.

•  תנועות עגורן חלקות: הנפה, הנפה (נדנוד) והנפה (הנחתת בום) חייבות להישאר חלקות ואיטיות לאורך כל הדרך. הימנע מעצירות פתאומיות, פניות חדות או עומסי זעזועים. צוות הקרקע חייב להשתמש בקווי תג (חבלי הנחייה) כדי לייצב את כיוון הרכיב ולמנוע התנגשות עם מבנים קיימים.

• מיקום ותמיכה זמנית מיידית: לאחר התיישבות על התומכים הקבועים, כוונן במדויק את צירי הרשת, הגובה והצנרת האנכית. התקן מיד תמוכות תמיכה זמניות והדק את כבלי הבחור.

•  קו אדום בטיחות ליבה: לעולם אל תשחרר את וו העגורן עד ל-מבנה פלדהיוצר מערכת מבנית יציבה התומכת בעצמה.

8. עבודות חיבור וגימור קבועים

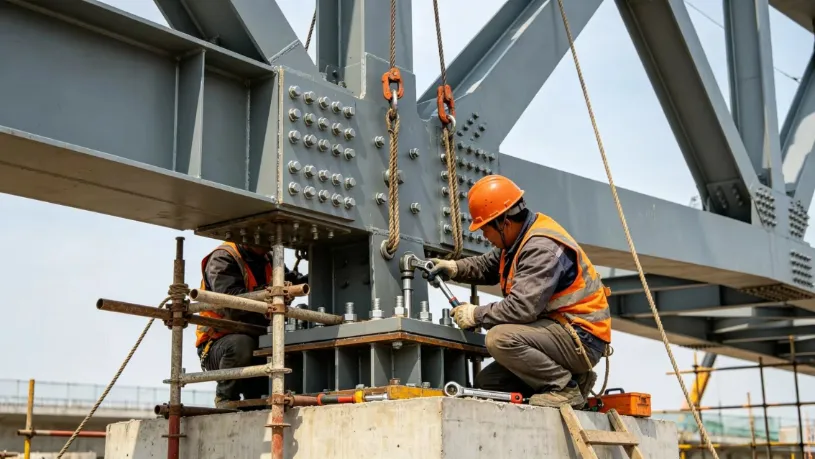

•  הברגה בעלת חוזק גבוה תחילה: תעדוף חיזוק בריח בעל חוזק גבוה. בצע בקפדנות את רצף ההידוק הדו-שלבי: "הידוק ראשוני ← הידוק מומנט סופי". סמן כל בורג בבירור לאחר הידוק סופי כדי למנוע ברגים פספוסים, רופפים או מומנט יתר.

• ריתוך חבור באתר: בצע ריתוך קת וחבור באתר בשכבות מרובות מעברים, וערוך בדיקות לא הרסניות (NDT) מיד עם השלמתם.

• מדידה מחדש מבנית כוללת: מדידה מחדש של כל הממדים, הגבהים והערכי הסטייה הכוללים. לאחר האישור כתואם, יש לפרק בבטחה את ציוד ההרמה, התומכים הזמניים ואת מכשיר ההרכבה הקרקעית.

• תיקון ומסירת ציפוי: טשטוש את כל הציפויים הפגומים נגד קורוזיה וחסינות אש באזורים המושפעים כדי להשלים את ההתקנה המוגמרת.

III. אמצעי זהירות קריטיים באתר (מהמורות עיקריות שיש להימנע מהן)

1. הרכבת נקודות בקרת איכות

•  יסוד ג'יג מוצק: הקרקע שמתחת לג'יג ההרכבה חייבת להיות יציבה, דחוסה ומפולסת. עבודת הרכבה אסורה בתכלית האיסור על אדמה רכה או קרקע ספוגה במים במזג אוויר גשום כדי למנוע התיישבות לא אחידה.

•  בקרה קפדנית לפני הקמבר: הגדר במדויק את הקמבר הקדום (עקומה מכוונת כלפי מעלה) עבור חברים בטווח גדול בהתאם לערכי התכנון. בדוק שוב מידות לפני ואחרי ההרכבה כדי למנוע צניחה כלפי מטה לאחר ההקמה.

•  הגבלות חמורות של ריתוך מזג אוויר: הפסק מיד את הריתוך באוויר הפתוח במהלך רוחות חזקות, גשם, שלג או טמפרטורות קפואות. ודא שמשטחי פלדה לחים מיובשים היטב עם לפידי חימום לפני חידוש הריתוך.

•  הגן על משטחי חיכוך בריח חזק: הגן בקפדנות על משטחי חיכוך במגע עם בריח. שחיקה, זיהום שמן או שריפת ניתזי ריתוך אסורים בתכלית האיסור, מה שמבטיח שמקדם ההחלקה עומד בתקנים ההנדסיים.

2. בטיחות הרמה חובה קווים אדומים

•  איסורי מזג אוויר: הרמה אסורה בהחלט במהלך רוחות חזקות של כוח 6 ומעלה (מהירות רוח ≥ 10.8 מ' לשנייה), ערפל צפוף, גשם כבד או כאשר תאורת הלילה אינה מספקת.

• תמיכת משענת מנוף: על משעני העגורן להיות נתמכים במלואם על ידי לוחות חלוקת עומס מפלדה עבים על פני קרקע מוצקה ומאומתת כדי למנוע התהפכות מנוף או כניסת משענת.

•  אזור אי הכללה בטיחותי קשיח: הגדר מחסום נוקשה ואזור אי הכללה ברור ברדיוס העבודה של העגורן. חל איסור מוחלט על כוח אדם בלתי מורשה להיכנס, לעבור או לשהות באזור.

•  בדיקת חבלול לפני משמרת: בדוק את כל ציוד ההרמה, חומרת החבל וחבלי התיל לפני כל משמרת עבודה. החלף מיד אם חוטי תיל שבורים, בלאי מופרז או עקמומיות/עיוותים חורגים מהגבולות המותרים.

3. סיכונים נפוצים ואמצעי מניעה

•  עיוות מוגזם של רכיבים: קבעו מראש את מבנה העיצוב, הוסיפו תמוכות חיזוק זמניות, עקבו אחר רצפי ריתוך סימטריים ובצעו בדיקות עומס מצב הרמה מלא.

• כשל בקריעת כף הרמה: בצע תכנון מבני מיוחד להרמת זיזים, הבטח ריתוך חדירה מלאה עם 100% בדיקת NDT, ואסור בהחלט על נקודות הרמה מאולתרות שלא אושרו.

•  התיישבות קרקע של עגורן או הטיה: בדוק והקשיח את הקרקע מראש, הנח לוחות פלדה כבדים מתחת לשקעים ועקוב אחר התיישבות הקרקע במהלך הרמת הניסיון.

•  אי יציבות מבנית לאחר מיקום: התקן מיד כבלי חיבור ותמוכות תמיכה זמניות, תוך אכיפה קפדנית של העיקרון: "לעולם אל תשחרר את וו העגורן לפני שהמבנה מאובטח."

•  הברגה לא סטנדרטית בחוזק גבוה: הגן בקפדנות על משטחי מגע חיכוך, הפעל נהלי הידוק מומנט סטנדרטיים, ובדוק וסמן צבע כל בורג בודד עם השלמתו.

IV. תַקצִיר

ההיגיון המרכזי של ניהולהרכבת מבנה פלדה באתרניתן לסכם את ההרמה האינטגרלית כ: הרכבת קרקע מדויקת, בקרת ג'יג קשיחה, חישוב הרמה קפדני, הרמה חלקה ויציבה, ולעולם לא לשחרר את הקרס לפני האבטחה.

על ידי ניהול קפדני של ארבעת העמודים הקריטיים - איכות ג'יג, עיוות ריתוך, תנאי עומס הרמה ויציבות מבנית זמנית - ניתן למנוע את רוב ליקויי הבנייה הנפוצים ותאונות הבטיחות, מה שמספק פתרון בטוח, אמין ויעיל להנדסת מבני פלדה בטווח רחב.
