מערכת מסגרת פלדה משובצת: מדוע בניינים רבי קומות עומדים איתנים?

מונעת על ידי המחסור במשאבי קרקע מודרניים ולחצים מגידול האוכלוסייה, בנייה אנכית הפכה למגמה בלתי נמנעת באדריכלות עכשווית. גורדי שחקים מודרניים ממראים גבוה לשמיים וניצבים מזדקרים. מה שומר עליהם יציבים יחסית בפני לחץ רוח חזק בטרופוספירה ומאפשר להם לעמוד בבטחה ברעידות אדמה? כדי לענות על שאלה זו, הבה נסתכל מקרוב על הסדקמערכת מסגרת פלדה.

מבני מסגרת טהורים מסורתיים כוללים פריסות רצפה גמישות וניצול שטח גבוה. עם זאת, ברגע שגובה הבניין חורג מגבול מסוים, יופיע חסרונם של קשיחות מבנית לרוחב לא מספקת. ישנם שני פתרונות עיקריים לטיפול בבעיה זו: הגדלת חתכים של קורות ועמודים, או התקנת מערכות חיזוק. הראשון יוביל לעלייה חדה בצריכת הפלדה, בעוד שהאחרון מתהדר בעלות-תועלת מעולה. לכן, מערכות שלדות פלדה משובצות הן הבחירה האופטימלית עבור בניינים רבי קומות.

ההיגיון הבסיסי של מערכת מסגרת הפלדה המוצמדת טמון בסידור הרציונלי של חלקי החיזוק ליצירת מנגנון נושא עומס בשיתוף פעולה: מסגרת הפלדה נושאת עומסים אנכיים בעוד שהסמכים מתנגדים לכוחות אופקיים. בניין משרדים בשיאמן מאמץ מערכת מבנית קונצנטרית של מסגרת פלדה. בבסיס הבניין מותקנים סמכים נושאי עומסים (BRB) הממנפים את יתרונות המשיכות של מבני פלדה ומשפרים מאוד את הביצועים הסיסמיים של המבנה.

ישנם שלושה סוגים עיקריים של מיינסטריםמערכות מסגרת פלדה. ה-Concentrically Braced Frame (CBF) היא תצורת החיזוק הקלאסית ביותר, אשר המאפיין המרכזי שלה הוא שהצירים המרכזיים של איברי החיזוק מצטלבים במרכז חיבורי קורות-עמודים. הוא בעל קשיחות גבוהה ויכול לשלוט ביעילות על תזוזה אופקית. ההבחנה בין מסגרת אקצנטרית (EBF) לבין CBF נעוצה בהיסט של צירי החיזוק שלה, המאפשרת לה לשלב את הקשיחות הגבוהה של הפלטה הקונצנטרית ואת הכשרון המשיכות של מסגרות טהורות. מסגרות מוסמכות מפזרות אנרגיה מסתמכות על התקני פיזור ושיכוך אנרגיה כדי ליצור מערכת אידיאלית העמידה בפני כוח רוחבי.

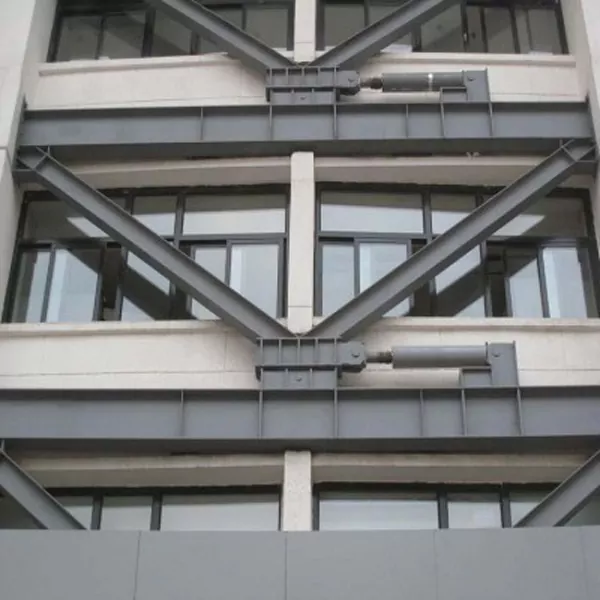

בהנדסה מעשית, Buckling-Restrained Brace (BRB) הוא הפתרון הרווח וגרסה משודרגת של מסגרות משובצות קונצנטריות. זה מבטל את סוגיית הכישלון של הפלטה קונצנטרית מסורתית תחת דחיסה וכיפוף. מורכבים מלוח פלדה ליבה, צינור ריסון חיצוני וחומר מילוי לא מלוכד, BRBs נכנעים תחת עומס מבלי להתכופף כדי לפזר אנרגיה, משיגים כושר מתיחה ולחץ שווה כמו גם ביצועים היסטריים שמנמנים.

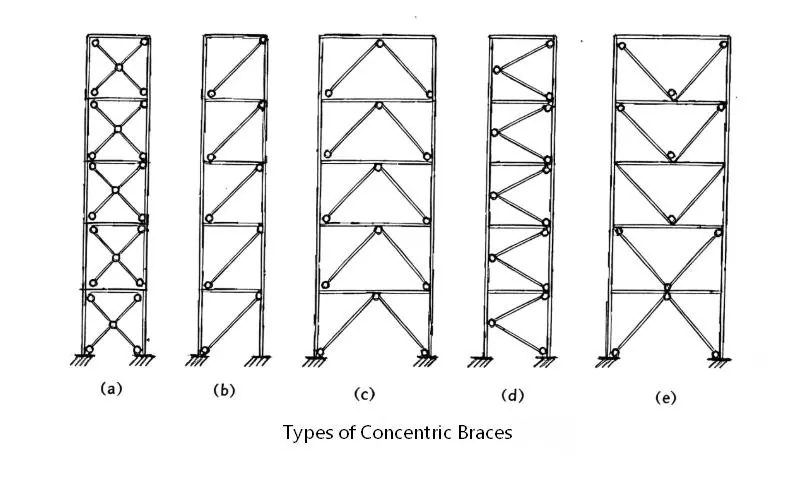

חוץ מזה, CBF כולל בעיקר חיזוקים אלכסוניים, חיזוקי שברון (התגשי V הפוך), חיזוקי V, חיזוקי X (הצלבה צולבת) ו-K-Bracing. EBF מורכב בעיקר מסוג D (סוג שער), סוג K, סוג V וסוג Y.

הצורה הספציפית של סדמערכות מסגרת פלדהייבחר בהתאם לדרישות הסייסמיות ולגובה הבניין. באופן כללי, הפלטות הקונצנטריות המסורתיות כוללות עלות נמוכה וקשיחות גבוהה, פלטות אקסצנטריות מציעות משיכות טובה ויכולת פיזור אנרגיה חזקה, והפלטות המאופקות בחיקום מספקות ביצועים סייסמיים מעולים. מערכות שלדות פלדה משובצות מאפשרות לבניינים רבי קומות וסופר גבוהים לעמוד בפני רוחות חזקות ורעידות אדמה, וכן מספקות פתרונות מבניים אמינים לפיתוח אורבני אנכי. עם 21 שנות ניסיון רב, EHSS היא יצרנית מקצועית המתמחה בייצור והתקנה של רכיבי מבנה פלדה. הישאר מעודכן אל EHSS לקבלת מידע טכני מקצועי נוסף על מבני פלדה.
