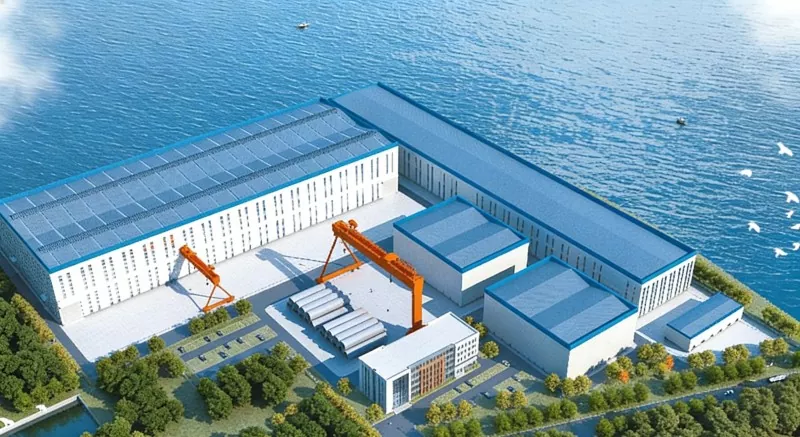

מפעל כוח רוח בים מבנה פלדה

בנייני מפעלי כוח רוח ימיים של מבנה פלדה מתייחסים למפעלים תעשייתיים כבדים שתוכננו במיוחד לייצור ציוד כוח רוח ימי. המבנה העיקרי שלהם עשוי מפלדה, ולרוב הם ממוקמים בנמלי חוף או רציפים כדי לענות על צורכי הייצור, ההרכבה וההובלה של רכיבים גדולים וכבדים במיוחד.

המפעל הסיני שלנו סיפק פתרונות מבנה פלדה לפרויקטים רבים של כוח רוח בים והוא אחד מספקי מבנה הפלדה האיכותיים בסין.

צורה מבנית

● מבנה מסבך פלדה כבד: זוהי הצורה המבנית הנפוצה ביותר.

● מסגרת פורטל כבדה: מתאימה לסדנאות ייצור כלליות או הרכבה.

● מבני מסבך פלדה ומסגרת רשת: משמש למפעלים בעלי טווח גדול במיוחד או מפעלים מיוחדים.

עיצוב עמידות בפני קורוזיה ורוח

● מערכת הגנה מפני קורוזיה: מכיוון שמבני תעשייה אלו נבנים ליד האוקיינוס, הסביבה שמסביב לחה יחסית ויש תנאי מזג אוויר קיצוניים יותר. טיפול פני השטח של פלדה מאמץ מערכת ציפוי כבדה להגנה מפני קורוזיה.

● עמידות רוח: המבנה עצמו צריך להיות מתוכנן לפי תקני עומס הרוח של 50 או 100 שנה אחת למאה שנים באזורי חוף כדי להבטיח בטיחות מבנית בתנאי מזג אוויר קיצוניים.

המרכיבים המבניים של המוצר

מבנה ראשי

● בדרך כלל, עמודי פלדה סריג מאומצים. עבור מפעל כוח רוח מימי של מבנה פלדה עם גובה גדול וטונאז' עגורן כבד, לעמודי פלדת סריג יש חוזק כיפוף גדול יותר ויכולים לתמוך במשקל של מנוף העמודים.

מערכת קורות מנוף

● קורות עגורן משתמשות בדרך כלל בקורות I מרותכות בעלות חוזק גבוה, עם חוזק תפוקה המגיע לרוב ל-355Pa או 390Pa.

מערכת תמיכה

● תומכים בין עמודים יכולים להיות עשויים פלדה בצורת H, פלדה זווית וצינורות עגולים, בדרך כלל בצורת X.

● על הגג יוסדרו תמיכות אופקיות להעברת הכוח האופקי של הגג.

● המערכת מסודרת לרוב בחלק העליון של העמודים, במטרה להגן על יציבות הכוחות בין מסגרות הפלדה.

מבנה מתחם

● פורלינים משתמשים בדרך כלל בפלדה מרותכת בצורת H או פלדה בצורת C בתדר גבוה.

● קורות קיר הן לרוב פלדה בצורת H או פלדה גדולה בצורת C, והן מחוברות בהזזה כדי להתאים את עצמן לעיוות הרוחב של המבנה הראשי תחת עומס רוח או השפעות טמפרטורה.

פרמטר (מפרט)

מארז מוצר

פרויקט כוח הרוח הימי של לישאן גדול מגה-וואט, בו השתתפה במשותף על ידי EIHE Steel Structure, הוא פרויקט כוח הרוח הימי הגדול ביותר עם שוויון מחירים בסין ואשכול כוח הרוח הימי הגדול ביותר בצפון סין. הוא ממוקם באזור הים הדרומי של העיר לישאן, העיר וויהאי, מחוז שאנדונג. הפרויקט כולו מחולק לשני אתרים עצמאיים, U1 ו-U2, בהספק מותקן כולל של 150 מגה וואט (1.5GW).
