כמה אתה יודע על צורות מבנה פלדה אלה?

כשסיקרנו את ארבע מערכות הליבה המרכזיות ב-מבנה פלדהבתעשייה בפעם הקודמת, EHSS ימשיך לקחת אותך לחקור מבני פלדה בנושא זה. בבניינים מודרניים, עם מורכבות מבנית הולכת וגוברת ודרישות נושאות עומס, צורות מבניות כגון קונכיות סריג, כבלים תלויים, מבני מחרוזת קורות וצינורות פלדה מלאי בטון יושמו באופן נרחב. סוגי מבנה הפלדה שהוצגו בגיליון זה נמצאים כולם בשימוש נפוץ בהנדסה עם מערכות טכניות בוגרות ותקנים תומכים תואמים, השולטים בתחומים המפולחים שלהם.

מבנה קונכייה סורג, כפי שהשם מרמז, הוא מבנה רשת מעוקל הדומה לקליפת ביצה. תכונת הליבה שלו טמונה ביכולת ליצור צורות מעוקלות בטווח גדול כגון כיפות וקשתות. מתגאה במראה אלגנטי ונושא כוח יעיל, הוא מיושם באופן נרחב באולמות התעמלות גדולים, מרכזי תצוגה, פלנטריום וחממות בוטניות.

מבנים מתלים לוקחים כבלי פלדה בעלי חוזק גבוה כמרכיבי ליבה ומממשים טווחים גדולים על ידי ניצול תכונת המתיחה של כבלים. הם כוללים קיבולת מתח גדולה במיוחד, משקל עצמי קל וצריכת פלדה נמוכה, והם מאומצים בעיקר עבור גשרים תלויים, אצטדיונים גדולים, מסופי שדות תעופה ופרויקטים אחרים.

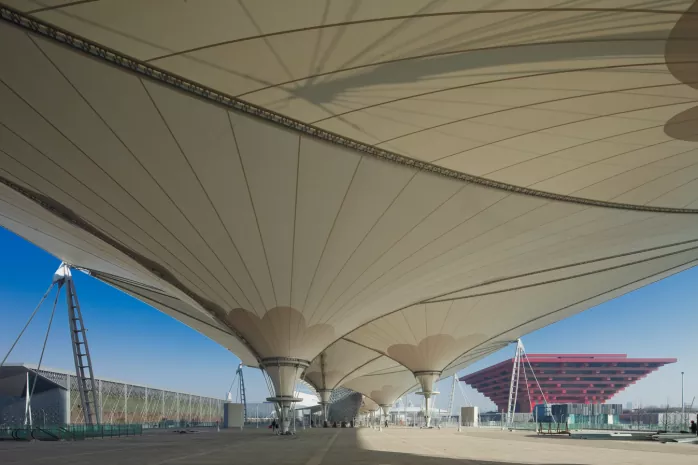

מבנה ממברנות כבלים הוא הסוג המרכזי והנפוץ ביותר מבין כל מבני הממברנה, המורכב מחומרי ממברנה יחד עם רכיבי פלדה או מסגרות פלדה. בדי הממברנה מצופים בדרך כלל ב-PTFE או PVC. עם משקל קל, חוזק גבוה וגמישות רבה ליצירת משטחים מעוקלים מורכבים בצורה חופשית, הוא נפוץ עבור חופות, מתקני נוף, תחנות אגרה ומקומות מתנפחים.

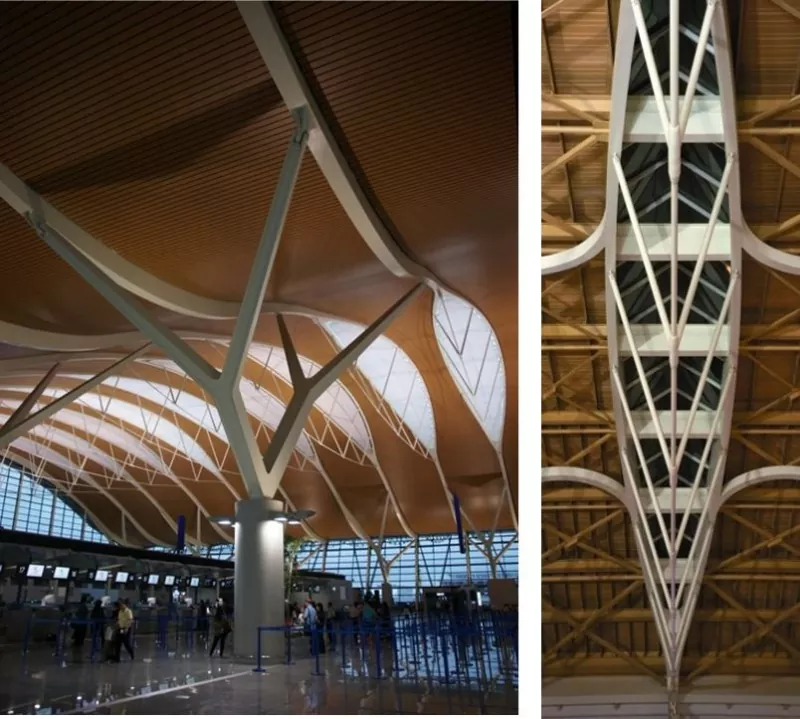

מבנה הנתמך במיתרים מורכב ממיתרים עליונים קשיחים וכבלי פלדה תחתונים גמישים המחוברים באמצעות תמוכות, כאשר המיתרים העליונים הקשיחים הם בעיקר קורות פלדה או מסבכים, כך שהוא יכול להתפרש גם כמבנה שנוצר על ידי חיבור קורות פלדה או מסבכים עם כבלי פלדה דרך תמוכות. מבנה מיתר הקורה הוא הצורה הנפוצה והטיפוסית ביותר של מערכת מבנית זו עם קורות פלדה מוצקות כמרכיביה העליונים. עם שיווי משקל עצמי ויכולת מתח מעולה, מבנים הנתמכים במיתרים מיושמים בעיקר על גגות ארוכי טווח ומסופי שדות תעופה.

מבנה צינור פלדה מלא בטון מתייחס למבנה עם בטון מלא בתוך צינורות פלדה כדי לשפר מאוד את כושר הנשיאה והמשיכות. הוא כולל כושר נשיאה גבוה וגמישות נוחה, והוא משמש בעיקר כאברי דחיסה בעמודי בניין סופר גבוהים, גשרי קשת ומבנים ארוכים.

מסגרות הפורטלים, מסגרות הפלדה, מסבכי הפלדה ומבני הרשת שהוזכרו בגיליון הקודם מתהדרים בנפח השוק הגדול ביותר ובתרחישי היישום האוניברסליים ביותר, המשמשים כבחירה המובילה עבור מפעלים קטנים ובינוניים, בניינים רבי קומות וגגות קונבנציונליים רחבים. לעומת זאת, קונכיות הסריג, מבני המתלים, מבני הממברנה של הכבלים, מבני מיתרי הקורות ומבני צינורות הפלדה מלאי הבטון המכוסים בגיליון זה הם תת-מערכות מיוחדות המותאמות לתרחישים הכוללים טווחים מיוחדים, בניינים סופר גבוהים, מארזים קלים ותנאי לחץ מורכבים, והם גם מייצגים מערכות מבני פלדה רגילות ופופולריות כיום.

כֹּלמערכות מבניות פלדההמכוסים בשני התשלומים הם בעלי יתרונות ברורים ומשלימים זה את זה, ויוצרים במשותף ספקטרום טכני שלם עבור הנדסת מבנה פלדה עכשווית. באופן ספציפי, מבנה מסגרת הפלדה מניח את הבסיס למבנה מסגרת הפלדה המוצמד; קונכיות סריג ורשתות חלל שניהם נכנסים לקטגוריה של מבני רשת מרחביים כצורות מקבילות; ניתן לשלב מתלים, ממברנות כבל ומבנים הנתמכים במיתרים עם מסבכים ורשתות ליצירת מערכות בטווח ארוך; מבני פלדה דקים בעלי מבנה קר מיושמים בעיקר במערכות בנייה קלות משקל של פלדה; ומבני צינורות פלדה מלאי בטון שייכים למערכות נושאות עומס מרוכבים מפלדה בטון.

בעת בחירת סוגי מבנים לפרויקטים מעשיים, תיערך הערכה מקיפה על סמך פונקציות הבנייה, תנאי הטווח, האינדיקטורים הכלכליים ודרישות לוח הזמנים של הבנייה כדי לקבוע את הפתרון האופטימלי. הישארו מעודכניםEHSSערוצים רשמיים לעדכונים טכניים יותר של מבנה פלדה מקצועיים. עם 21 שנים של מסירות לייצור והתקנה של מבנה פלדה, אנו מספקים תמיכה טכנית בתהליך מלא לפרויקטים שלך עם יכולות מקצועיות מוצקות.
